Introducción

La superficie terrestre es un fenómeno continuo. Hay varias formas de representar dicha superficie en formato digital empleando una cantidad finita de espacio de almacenamiento. Los modelos digitales de elevaciones se utilizan como método de representación de superficies.

Un DEM es un modelo cuantitativo digital de la superficie topográfica. Con frecuencia, el término Modelo Digital de Elevaciones o MDE se utiliza para referirse a cualquier representación digital de la topografía del terreno, sin embargo, la mayoría de las veces se utiliza para referirse de forma específica a una malla regular o raster de puntos de altitud.

El término Modelo Digital del Terreno (MDT) se utiliza también para referirse a cualquier representación digital de la superficie topográfica. El MDE es la forma más simple de representación digital de la topografía, y la más común.

La resolución, o distancia entre dos puntos adyacentes de la matriz, es un parámetro crítico de cualquier MDE. Por lo general, la mejor resolución disponible es de 30 m, aunque esto está cambiando rápidamente con los avances de la tecnología. Los conjuntos de datos deberían visualizarse como superficies continuas. Los operadores de los que trataremos aquí están diseñados para trabajar sobre cualquier superficie de tipo continua p.ej.: mapa de elevaciones, gradientes de temperatura o superficies de coste.

Datos de Elevaciones

Los datos de elevación se utilizan para generar MDEs. Las figuras en la parte inferior representan información de la topografía. La primera muestra los contornos como una serie de líneas que conectan puntos de igual altitud.

fig. 1 Mapa de curvas de nivel (contornos) de la Península de Bellarine

fig. 2 Mapa de elevaciones de la Península de Bellarine

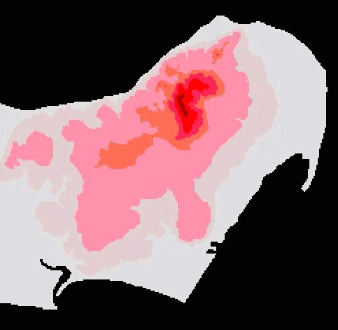

fig. 3 MDE raster de la Península de Bellarine

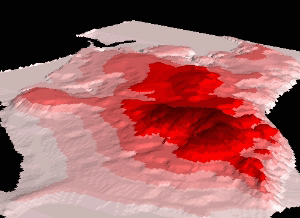

fig. 4 Modelo TIN (redes de triángulos irregulares) de la Península de Bellarine
