| Hidrografía |
La primera restricción establece una franja de protección alrededor de la hidrografía de la zona (representada en las capas Rios y Embalses). Cualquier vertido en esta zona, se propagaría a gran velocidad, con repercusiones especialmente graves.
La distancia de protección es de 150 metros en el caso de los ríos.
En los embalses se aplica una franja de protección de 1000 metros para reducir el riesgo de contaminar el abastecimiento de agua de los núcleos cercanos.
Se trata de un área de influencia similar a la que vimos anteriormente con las vías de comunicación. En este ocasión vamos a utilizar los elementos de dos capas distintas (“Embalses” y “Ríos”) para crear cada buffer, por lo que tendremos que generar un buffer distinto en cada capa, aplicando un valor de distancia distinto para cada proceso:
|
| Primeros pasos: |
Si queremos verlas representadas durante el proceso, podemos añadir las capas “Embalses” y “Ríos” al espacio de trabajo:
Desde el menú principal: File > Add Data... o mediante el icono Add Data.
Manteniendo pulsada la tecla Ctrl mientras las escogemos, podemos añadir ambas capas a la vez
A decir verdad, no sería necesario para realizar la operación buffer, pero nos permite comparar el resultado con la disposición de los ríos y embalses.
Al igual que con los viales, recurriremos a la herramienta buffer para generar una nueva capa con el área de influencia.
Desplegamos
la ventana ArcToolbox mediante su icono
La herramienta buffer se encuentra en:
ArcToolbox > Analysis Tools > Proximity > Buffer
Al activarla nos aparecerá una ventana en la que podemos configurar las opciones del buffer.
|
| Configuración del buffer de la capa Ríos: |
|
 |
Capa que vamos a utilizar:
Input Features = Rios
Nombre y ruta de la nueva capa con el buffer:
Output Feature Class = C:\Practica Vectorial\Practica_Vectorial.mdb\Area_Rios
Valor o campo a utilizar como distancia:
[value] Linear unit = 150 Meters.
Usamos el valor constante que nos da el enunciado
Side Type = FULL
Para generar el buffer a ambos lados del vial.
Forma de los extremos del buffer:
End Type = ROUND
Tipo de fusión de los buffers individuales:
Dissolve Type = ALL. De este modo combinaremos los buffers de cada río en un único registro. |
|
|
El resultado es una capa con un único elemento superficial que combina todas las zonas restringidas alrededor de cada río.
Realmente 150 metros no es una distancia de protección muy conservadora para una planta de tratamiento de residuos tóxicos, sin embargo, a pesar de la escasa distancia de buffer aplicada esta restricción supone casi el 40% de la superficie de la hoja. |
|
| Configuración del buffer de la capa Embalses: |
|
| |
Capa que vamos a utilizar:
Input Features = Embalses
Nombre y ruta de la nueva capa con el buffer:
Output Feature Class = C:\Practica Vectorial\Practica_Vectorial.mdb\Area_Embalses
Valor o campo a utilizar como distancia:
[value] Linear unit = 1000 Meters.
Usamos el valor constante que nos da el enunciado
Las opciones Side Type y End Type nos aparecerán deshabilitadas en los buffers generados a partir de elementos superficiales.
Tipo de fusión de los buffers individuales:
Dissolve Type = ALL
De este modo combinaremos los buffers de cada embalse, en un solo registro. |
|
|
Una vez más, obtenemos una capa con un único registro en el que se recogen todas las zonas que deberían excluirse para proteger los embalses.
Estas zonas poseen gran valor ecológico, por lo que en gran parte se corresponden con áreas protegidas que ya habríamos descartado durante los requisitos. |
|

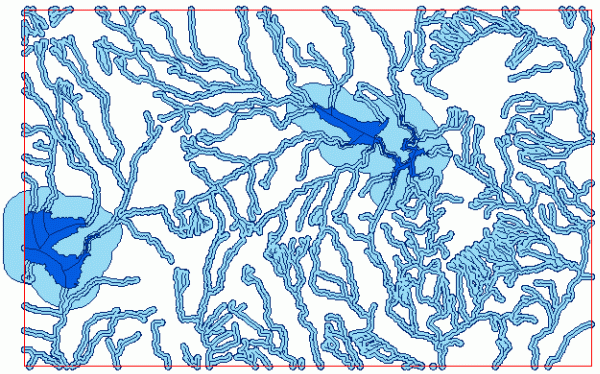

| Capas de Hidrografía y Área de protección: |
|
|
Parte del buffer se genera fuera de la zona de estudio.
Esto no supone ningún problema, ya que estas zonas ya están excluidas al estar fuera del área permitida.
|
Sin embargo, si queremos recortar ambas capas a efectos de presentación, podemos hacerlo con la herramienta de superposición vectorial "Clip":
ArcToolbox > Analysis Tools > Extract > Clip
Input Features: Area_Rios o Area_Embalses
Clip Features: Hoja_Fondo
|
| Demo: Buffer (Hidrografía) |
| Tutorial: Buffer |
