| Parcela más alejada de las instalaciones existentes |
Después de varios filtros, hemos obtenido 13 parcelas independientes que cumplen con todas condiciones necesarias, por lo que el último paso será escoger una de ellas.
El enunciado del ejercicio, nos indica que debemos priorizar las zonas más alejadas de las instalaciones ya existentes (capa Plantas_Dep). De este modo se reparte equitativamente el servicio y las molestias que pueda ocasionar.
El primer paso será averiguar la distancia desde cada parcela a la planta depuradora más cercana. La mayoría de las herramientas empleadas por ArcGIS para medir distancias, o son manuales (Measure) o no son aplicables a polígonos (Near, Point distance...).
Sin embargo, podemos obtener esta distancia creando un nuevo vínculo entre las capas "Parcelas10Has" y "Plantas_Dep".
Guía: Cálculo de distancias
|
| Vínculos entre capas mediante Join |
Para vincular una capa con la información contenida en otra capa o tabla de datos tenemos varias opciones:
- JOIN,
sirve para añadir a cada elemento de nuestra capa, la información de otro registro contenido en otra fuente de datos.
- RELATE, relaciona los elementos de una capa con uno o varios registros en otra capa o tabla de datos.
En este caso emplearemos JOIN, que nos permite añadir a cada parcela de nuestra capa, los atributos de la planta depuradora más cercana. Uno de los campos que crearemos será la distancia desde la parcela a la planta depuradora, lo cual nos servirá para localizar la candidata más alejada de las plantas existentes.
Para vincular datos a una capa:
Pulsamos el botón derecho (Bot. Der.) sobre la capa “Candidatas10Has”
Joins and Relates > Join…
 |

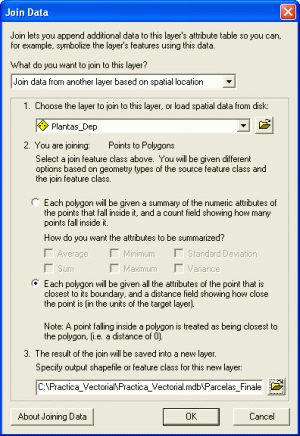

Vamos a unir datos de otra capa basándonos en relaciones espaciales:
What do you want to join to this table?:
Join data from another layer based on spatial location
Añadimos los datos de Plantas_Dep
1.
Choose the field in this layer that the join will be based on: Plantas_Dep
Vamos a unir la información de puntos a polígonos
2.
You are joining: Points to Polygons
Añadimos a cada polígono, los datos del punto más cercano a su contorno.
3.
Escogemos la opción: Each polygon will be given the attributes of the point that is closest to its boundary, and a distance field showing how close the point is.
Y guardamos la capa resultante:
The result of the join will be saved into a new layer: C:\Practica\Practica.mdb\Candidatas_Finales
Una vez que aceptemos, aparecerá una nueva capa con las parcelas candidatas en la que se han añadido varios campos nuevos: la distancia a la planta depuradora más cercana y los atributos de esta planta. |
|
| Selección |
Una vez que ya tenemos toda la información en una misma tabla de atributos, la abrimos:
Bot. Der. sobre la capa “Candidatas_Finales” > Open Attribute Table
Ordenamos el campo [Distance] en orden decreciente
Bot. Der. sobre la cabecera de la columna [Distance] en la tabla de atributos >
Sort Descending
...y el primer registro de la columna debería ser la parcela más alejada de las plantas depuradoras
Podemos seleccionar el elemento escogiendo su fila en la tabla.
Pinchamos el recuadro a la izquierda del registro.
|
| Nueva capa |
Una vez localizada, guardaremos la parcela seleccionada en una nueva capa
Bot. Der. sobre la capa “Candidatas_Finales” > Data > Export Data...
Exportamos solo el elemento seleccionado:
Export: Selected features
Con el mismo sistema de coordenadas:
Use the same coordinate system as: this layer's source data
Output shapefile or feature class: Escogemos la ruta donde queramos guardar la nueva capa y la llamamos "Parcela_Seleccionada"
|

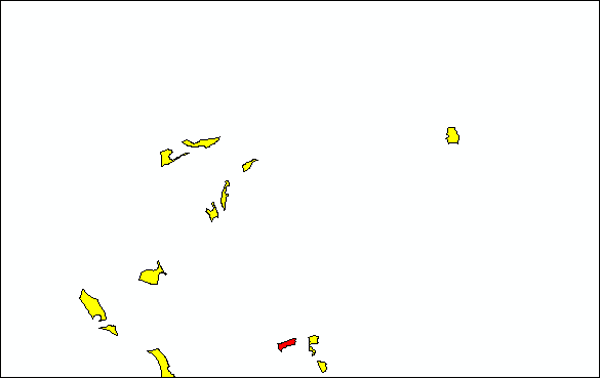

| Capa Parcelas10Has + Parcela_Seleccionada |
| |
|
Por fin hemos obtenido la parcela más adecuada para nuestra actividad.
Esta parcela tiene una superficie de unas 19,5 Hectáreas (casi el doble del mínimo requerido) y está situada a 10,16 Kilómetros de la depuradora más cercana (El Molar Sur).
No hemos tenido en cuenta ese aspecto, pero se da la casualidad de que "El Molar Sur" no es de las depuradoras con mayor capacidad, lo cual hace aun más necesaria la presencia de una instalación de este tipo en la zona.
|
Demo: JOIN (Parcelas10Has_JOIN)
|
