| Suelos Rocosos |
En nuestro primer requisito, debemos localizar los suelos rocosos; este tipo de suelos nos permiten reducir el riesgo de filtraciones a la capa freática.
En la capa "Suelos.shp" podemos encontrar la zona de estudio dividida en 7 clases de suelos, una de ellas son los suelos rocosos que representan casi un 60 % de la zona de estudio. Afortunadamente, los suelos rocosos son la tipología más frecuente, sin embargo este primera condición es suficiente para casi a la mitad la superficie en la que podremos escoger la localización de nuestra planta.
El modo más directo de obtener una capa con las zonas que reúnan unas condiciones específicas es una selección por atributos.
Puedes conocer más sobre el proceso de selección por atributos consultando el tutorial de Selección por Atributos
Para crear una nueva capa que contenga los suelos rocosos:
|
| Cómo realizar la selección |
Primero, añadiremos la capa "Suelos" a la ventana de contenidos de ArcMap (Table of contents):
Desde el menú principal: File > Add Data... o desde el icono Add Data
Si hemos creado previamente una conexión a nuestra carpeta de trabajo, la veremos entre los directorios predefinidos.
Si no es el caso, tendremos que buscar la localización de las capas iniciales.
Guía: Conexión a una fuente de datos
Para realizar la selección por atributos podemos utilizar varias vías:
- Directamente desde la tabla de atributos: Si tenemos pocos registros (en este ejemplo, se trataría de un solo registro) podemos seleccionarlos manualmente en la tabla.
Botón derecho sobre la capa aprovechamientos >
Open Attribute Table
- Si se trata de una búsqueda más compleja, podemos desplegar la ventana de selección por atributos desde la tabla de atributos que acabamos de abrir:
Botón Options > Select By Attributes...
- ...o podemos acceder directamente desde el menú principal sin necesidad de abrir la tabla de atributos:
Selection > Select By Attributes...
|
|

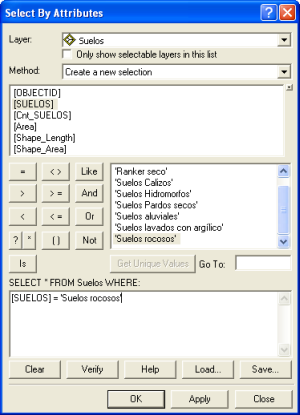

Veremos una nueva ventana, que nos ayudará a construir una expresión SQL para realizar nuestra búsqueda.
Vamos a realizar una selección sobre la capa Suelos:
Layer: Suelos
Nueva:
Method: Create a new selection
ArcGIS utiliza el lenguaje SQL para gestionar y hacer consultas en las bases de datos. Para construir una consulta, debemos formar una expresión del tipo:
- Seleccionar los elementos de la capa "Ej_Capa" en los que:
SELECT * FROM Ej_Capa WHERE:
- El valor de [EJ_CAMPO] cumpla la <relación> con el 'valor_buscado'
[EJ_CAMPO] <relación> 'valor_buscado' (entre comillas simples siempre que sea una cadena de texto)
En esta ocasión, el campo sería: SUELOS
la relación sería de igualdad: = (valores iguales a...)
y el valor que buscamos: 'Suelos rocosos' (entre comillas simples siempre que sea una cadena de texto). Podemos consultar los valores existentes con la pestaña "Get Unique Values"
La expresión completa debería quedarnos así:
SELECT * FROM Suelos WHERE: [SUELOS] = 'Suelos rocosos' |
|
| Cómo exportar la selección a una nueva capa |
Ya tenemos los elementos que buscábamos, el siguiente paso será exportar el resultado de la selección a una nueva capa:
Botón derecho sobre la capa aprovechamientos:
Data > Export Data...
Veremos una ventana en la que configurar la nueva capa que vamos a crear:
Export: Selected features Es importante seleccionar esta opción, para que solo exporte los elementos seleccionados
Use the same coordinate system as: this layer's source data Aquí escogemos como sistema de coordenadas el de la capa original.
Output shapefile or feature class: Escogemos la ruta donde queramos guardar la nueva capa y la llamamos "Suelos_Rocosos".
Podemos exportarlo como un shapefile independiente, o podemos integrarlo en una Geodatabase ya existente.
|

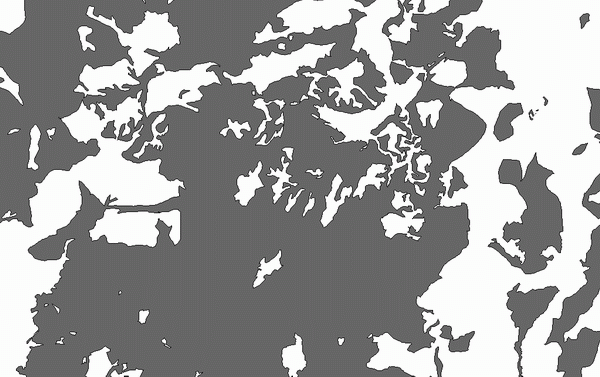

| Capa Suelos Rocosos |
 |
Los Suelos rocosos son el tipo de suelo más abundante en la zona, cubren un 59,63 % del área de estudio.
Todas las zonas en blanco (otros tipos de suelos) quedan descartadas para el resto del estudio. |
|
| |
