| Viales |
Es una de las dos únicas capas con elementos lineales que nos vamos a encontrar a lo largo de la práctica (la otra es Ríos).
En ella se representan las principales infraestructuras de comunicaciones por carretera existentes en la zona.
La capa se compone de 5 elementos, cada uno de los cuales está compuesto por todas las carreteras de un mismo tipo.
Dicho de otro modo, los elementos de esta capa no son carreteras individuales, si no tipos de viales. Para esto se sirve de elementos multi-parte compuestos por varias entidades geométricas independientes.
|
| Características: |
La capa no nos aporta mucha más información, tan solo el tipo de vial (reflejado en el campo CLASETEXTO) y longitud total de cada tipo de vial (en el campo Shape_Length).
Según estos datos, las carreteras locales son el tipo de carretera con mayor extensión en la zona de estudio. Su longitud total es mayor que la de todos los demás viales juntos.
Durante los requisitos añadiremos un nuevo campo de información a esta capa en el que se mostrará el área de influencia que vamos a otorgar a cada tipo de vía.
|
| Representación por categorías : |
En esta capa podemos emplear una simbología que diferencie cada tipo de vial.
Pulsamos el botón derecho sobre la capa Viales y escogemos la opción Properties...

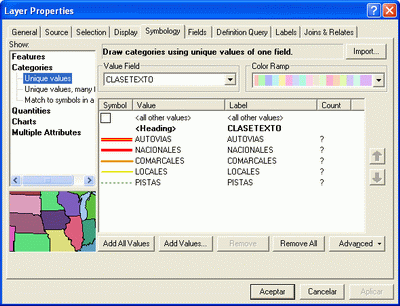

Después, nos situamos en la pestaña Symbology y en el recuadro de la izquierda seleccionamos Categories > Unique values.
En el menú que aparece, podemos escoger el campo por el que diferenciaremos los distintos tipos de vial y el símbolo a utilizar para cada clase:
|
 |
Campo empleado: Value: CLASETEXTO
Debajo veremos las distintas clases existentes al utilizar este campo para discriminar los elementos de la capa.
Pulsando doble clic sobre el símbolo de cada clase, podemos entrar a una nueva ventana (Symbol selector) donde configurar la representación que queremos utilizar.
La representación por categorías nos permite obtener mucha más información de la capa con un simple vistazo.
Para conocer más detalles sobre la simbología empleada y cómo se generó puedes consultar la guía del ejercicio.
Guía: Representación de las capas |
|

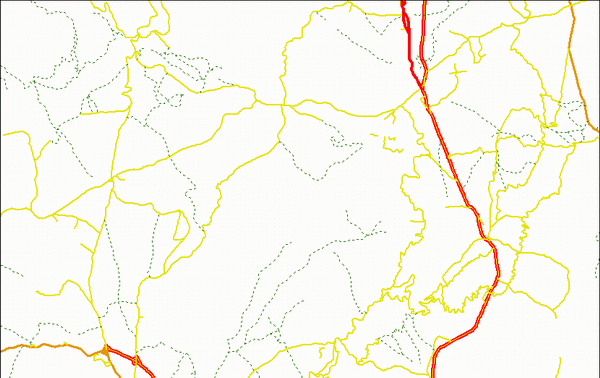

| Capa Viales: |
| |
 |
| Tipos de vías: |
|
Autopistas y autovías |
|
Nacionales |
|
Comarcales |
|
Locales |
|
Pistas |
|
|
| Función: |
Esta capa nos da una idea de las comunicaciones con las que contamos de partida.
Obviamente, nos interesa situarnos en una zona bien comunicada, pero construir nuestras propias infraestructuras dispararía el coste de implantación de nuestra actividad, por eso vamos a intentar aprovechar las ya existentes.
La cercanía a estos viales define si una zona es accesible o no. Por supuesto, no todos las vías tienen la misma capacidad, en consecuencia la zona considerada accesible alrededor suyo dependerá de la importancia de cada carretera.
Las autopistas y autovías permiten acceder de un modo cómodo y sencillo a un área mucho más amplia. Por contra, las carreteras de menor rango plantean más dificultades y por lo que la franja alrededor suyo considerada accesible será mucho más estrecha.
Para modelar esta influencia, crearemos un buffer cuya distancia dependerá del tipo de vial con que se genere.
|
