| Hoja de fondo |
La capa "Hoja_Fondo" consiste en un único elemento superficial rectangular que cubre toda el área de trabajo.
Como su nombre indica, se emplea como color de fondo al generar mapas temáticos mediante la superposición de varias capas.
En la práctica nos resulta mucho más útil como límite el proyecto.
El elemento superficial que compone esta capa, nos delimita el área de trabajo en la que trataremos de localizar una ubicación adecuada. Ningún punto fuera de esta superficie es válido para localizar la planta depuradora.
Se trata de un límite común en todas las capas iniciales y cubre un área total de 45.900 Hectáreas.
A lo largo del ejercicio veremos como esta superficie de estudio se va reduciendo a medida que apliquemos las distintas condiciones.
|
| Características: |
Como ya hemos visto, la capa cubre una superficie de 45.900 Has que en lo sucesivo será considerada el área de estudio inicial.
Si nos fijamos en las coordenadas de esta hoja, veremos que se trata de un rectángulo delimitado sobre una cuadrícula UTM.
Sus valores en el eje X oscilan entre los 429000 y los 456000 metros (27 kilómetros), mientras que en el eje Y tenemos un rango entre 4503000 y 4520000 metros (17 Kms).
|

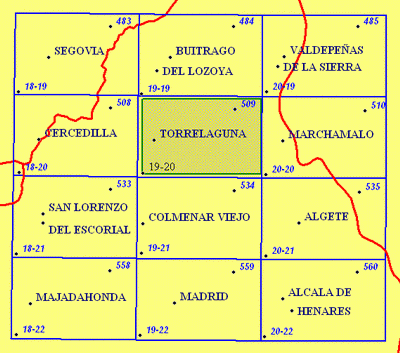

| Capa Hoja_Fondo + Distribución de hojas del M.T.N 1:50.000: |
 |
La zona está situada en el norte de la Comunidad de Madrid.
Comparando el límite de esta capa con la distribución por hojas del M.T.N 1:50.000 (Mapa Topográfico Nacional de España), se pueden apreciar las similitudes con los límites de la hoja "Torrelaguna 509".
En el caso del M.T.N. los límites de la hoja se establecen en base a coordenadas geográficas, por eso existe esta pequeña diferencia.
Probablemente algunas de las capas temáticas que vamos a utilizar, se hayan obtenido por digitalización de cartografía temática a esta escala.
Puedes encontrar más información relacionada con la entrada de datos en el módulo de GISWEB: Entrada de datos |
|
|
| Función: |
A pesar de no contener ninguna información temática, se trata de una capa bastante recurrida como referente de las condiciones iniciales (área y límites de la superficie de trabajo), también se emplea en las composiciones de varias capas, bien como fondo o bien como marco. Algunas de las aplicaciones de esta capa son:
- Referencia de los límites del área de trabajo. Si la representamos con relleno vacío (Hollow) por encima del resto de las capas, tendremos un marco por el que guiarnos.
|
Botón derecho sobre la capa Hoja_Fondo
Properties...
Dentro de la pestaña Symbology podemos escoger el tipo de representación
Features: Single Symbol (para que no diferencie clases)
Symbol: Hollow (consiste en un relleno vacío y una línea de borde negra que podemos cambiar posteriormente)
La capa debe situarse por encima de todas las demás
|
- Fondo para mapas o imágenes. Se puede emplear con un relleno uniforme como color de fondo en las composiciones de mapas que exportemos.
|
El proceso es el mismo, solo que en esta ocasión colocaremos la capa Hoja_Fondo por debajo del resto y le aplicaremos un relleno con el color que más nos guste para el fondo (normalmente, se trata de destacar los elementos representados en la composición de capas). |
- Máscara para recortar otras capas. En algunos procesos (como los buffer), podemos sobrepasar el área de trabajo. En esos casos podemos recortar la capa que hemos obtenido, empleando para ello la superficie de la capa Hoja_Fondo.
|
La herramienta Clip realiza este tipo de operaciones.
ArcToolbox > Analysis Tools > Extract > Clip
En la ventana que nos aparece, escogemos como opciones:
Input Features: La capa que queremos recortar.
Clip Features: Hoja_Fondo
Output Features: El nombre de la capa resultante
|
|
