| Urbano |
Se trata de un Shapefile compuesto por elementos zonales que delimitan las áreas urbanas.
La capa no contiene mucha más información:
- Tiene un único elemento Multi-parte compuesto por todas las parcelas consideradas urbanas.
- Todas estas zonas urbanas suman unas 2275 Hectáreas, menos del 5% de la superficie de estudio
 |
En principio debería mostrar bastantes similitudes con la capa "Nucleos", ya que lo más lógico es que las zonas urbanizadas se sitúen rodeando los principales núcleos de población.
En la práctica no es así, si superponemos la capa urbana y la capa con los núcleos veremos que existen bastantes diferencia.
Para poder comparar ambas capas sin tapar información, vamos a aplicar a la capa "Urbano" un relleno mediante trama puntual que nos permita ver las capas inferiores |
| |
|
| Representación mediante trama: |

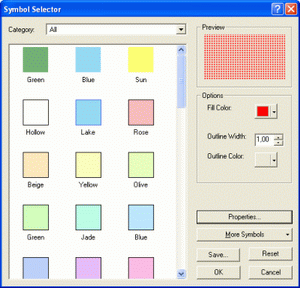

Pulsando doble clic sobre el símbolo por defecto de la capa, podemos acceder a un panel en el que cambiar la simbología empleada (Symbol Selector).
En este papel podemos cambiar el color de relleno (Fill Color), el ancho de la línea exterior (Outline Width) y su color, el tipo de símbolo empleado...
En las pestañas tenemos opciones avanzadas para escoger otros símbolos, editar sus parámetros o guardar los que hayamos creado.
Para configurar a nuestro gusto la simbología de la capa, podemos acceder a las opciones avanzadas de edición mediante la pestaña Properties...

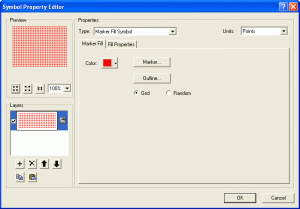

Veremos una nueva ventana llamada Symbol Property Editor en la que personalizar la simbología que vamos a emplear. |
 |
|
 |
En la ventana Type escogemos: Marker Fill Symbol.
Desde la pestaña Marker Fill podemos escoger el tipo de símbolo con el botón Marker...,
en nuestro caso serán puntos (Circle 1) de tamaño 3 y
Color: Mars Red
(R:255 G:0 B:0).
También es recomendable quitar la línea externa (botón Outline...), una opción es no asignarle color (Outline Color: No Color) o bien darle ancho de línea igual a cero
(Width = 0)
En la pestaña de Fill Properties podemos compactar los puntos reduciendo su separación (Separation X: 12 - Separation Y: 12)
|

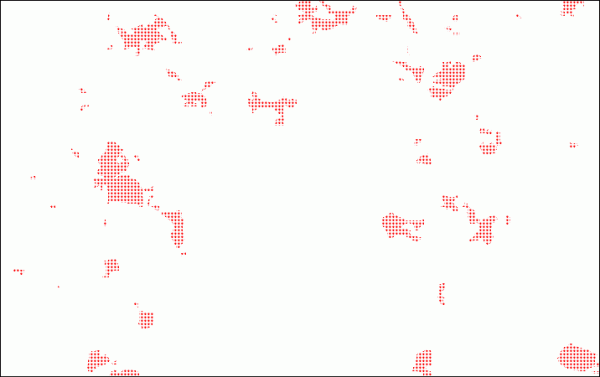

El resultado es una trama mediante puntos rojos que superpondremos a la capa “Nucleos” sin preocuparnos de perder detalles.
|
| Capa Urbano: |
| |
 |
En realidad, la distribución y forma de las parcelas se corresponde con la clase "Urbanizado, Actividades Industriales, Extractivas..." dentro de la capa "Aprovechamientos".
La superficie de esta capa es algo menor debido a que se han excluido las actividades industriales y extractivas.
|
| |
| Función: |
Las zonas urbanizadas se suelen corresponder con una mayor densidad de población, por lo que no resulta aconsejable instalarnos en sus alrededores.
Además estos terrenos suelen tener un precio elevado y en algunos casos pueden estar incluidos en planes urbanísticos específicos que regularán las actividades permitidas.
El ejercicio nos pide guardar un área de seguridad de 1000 metros alrededor de estas zonas.
Para ello, bastaría con generar un buffer de distancia constante. Todas las zonas incluidas dentro de este perímetro quedarán excluidas.
|
