Ésta es la única capa con elementos puntuales que vamos a encontrar a lo largo de la práctica.
Mediante estos puntos de refleja el centroide de las plantas depuradoras ya existentes en la zona.
La capa contiene 6 elementos con sus respectivos atributos (capacidad de la instalación y habitantes a los que presta servicio).
A la hora de representar las capas, utilizaremos estos atributos para crear unos símbolos proporcionales a la capacidad de cada planta, y para etiquetar estos símbolos con el nombre de las instalaciones.

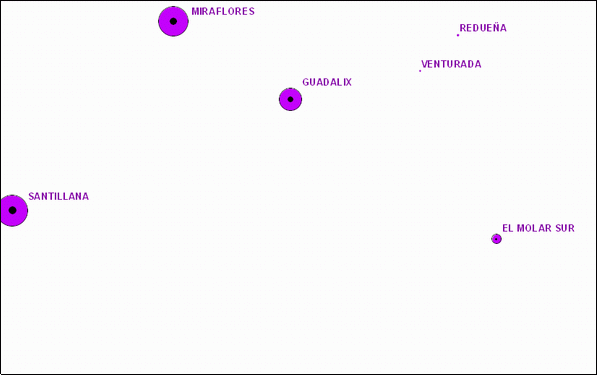

Si empleamos una simbología proporcional a la capacidad de cada planta depuradora, apreciaremos fácilmente las diferencias existentes:
Pulsamos el botón derecho sobre la capa "Núcleos" y escogemos la opción Properties...

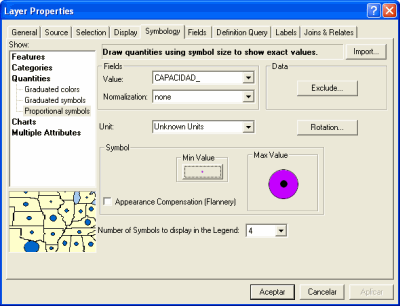

Nos situamos en la pestaña Symbology y en el recuadro de la izquierda seleccionamos Quantities > Proportional symbols.

Este sistema de representación nos permite utilizar símbolos proporcionales al valor de cada elemento en uno de los campos de la tabla.
Vamos a utilizar el campo con la capacidad de la planta para representar cada elemento. En este ejemplo hemos utilizado la siguiente configuración:

Campo a emplear: CAPACIDAD_ Value: CAPACIDAD_ Normalización: Ninguna Normalization: none Unidades: Desconocidas Unit: Unknown Units En Symbol > Min Value pinchamos el símbolo que nos aparezca para cambiar la simbología: Circle 3, Tamaño 4, Color: Amathyst Número de niveles empleados en la leyenda: 4 Number of Symbols to display in the Legend: 4

Uno de los campos es el nombre de las instalaciones, por lo que esta capa también podrá ser etiquetada. El campo que vamos a emplear para el etiquetado es [DENOMINACI]:
De nuevo con el botón derecho sobre Plantas_Dep, escogemos la opción Properties...

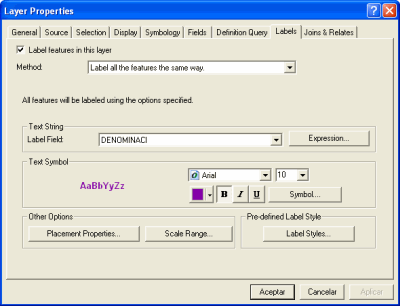

En la ventana de propiedades seleccionamos la pestaña Label (Etiquetas)

Una vez más, configuramos desde esta ventana la representación de las etiquetas: Método: Todos los elementos del mismo modo. Method: Label all the features the same way Campo: Usaremos el campo [DENOMINACI] para las etiquetas. Label Field: DENOMINACI Simbología: En este ejemplo se ha utilizado una fuente Arial Negrita, con tamaño 10 y color violeta (Dark Amethyst), el mismo que hemos empleado en los símbolos puntuales. Mediante la opción Placement Properties... podemos escoger la posición que tendrá cada etiqueta.

Para mostrar las etiquetas, pulsamos el botón derecho sobre la capa Municipios y escogemos la opción Label Features
Al contar con pocos elementos, no deberíamos tener problemas a la hora de representarlos, no obstante, podemos modificar las etiquetas si queremos retocar su posición o apariencia transformándolas en anotaciones:
Botón derecho sobre la capa Municipios y seleccionamos la opción Convert Labels to Annotations...
Como sólo queremos representarlas de cara a la salida gráfica, por lo que podemos guardar las anotaciones en el mapa:
Store Annotation: In the Map
Seleccionamos una escala de referencia de 1:100.000 y la opción Create Annotation for All Features para no dejar ninguna etiqueta sin transformar.
Ahora podemos realizar aquellos cambios que estimemos necesarios...
